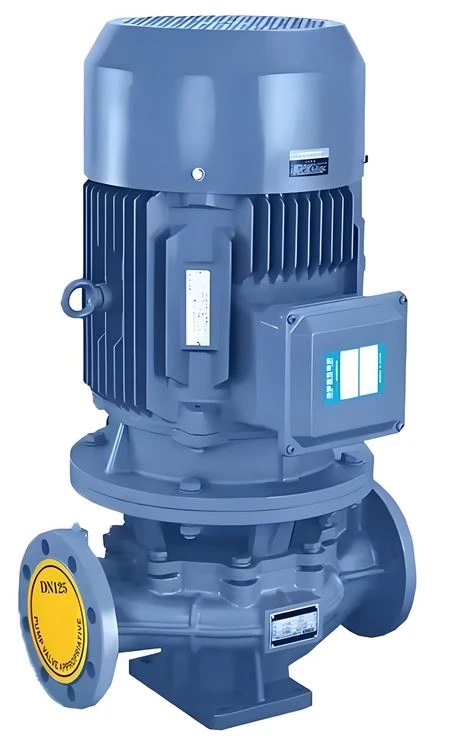

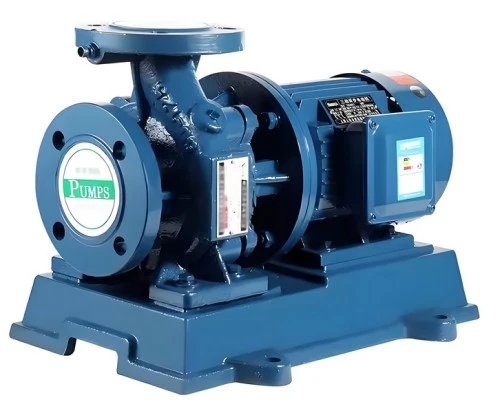

میونسپل پانی کی فراہمی اور نکاسی کے لیے ہائی ہیڈ ورٹیکل ان لائن پائپ لائن پمپ

میونسپل واٹر سپلائی اینڈ ڈرینج کور کے لیے ہائی ہیڈ ورٹیکل ان لائن پائپ لائن پمپ پائپ لائنوں میں سینٹری فیوگل پمپس کے لیے تنصیب کی ٹیکنالوجی کے لیے پمپ کی تنصیب کی اونچائی (یعنی سکشن ہیڈ) کا درست تعین کرنے میں مضمر ہے۔ اس اونچائی سے مراد ماخذ کی پانی کی سطح سے پمپ کے امپیلر کی سنٹر لائن تک عمودی فاصلہ ہے۔ یہ نوٹ کرنا ضروری ہے کہ اسے "قابل اجازت سکشن لفٹ" کے تصور سے ممتاز کیا جانا چاہیے۔ پمپ کے مینوئل یا لیبل میں بتائی گئی قابل اجازت سکشن لفٹ واٹر انلیٹ سیکشن میں ویکیوم ویلیو ہے جو معیاری ماحولیاتی دباؤ اور پانی کے درجہ حرارت 20 ڈگری کے تحت ماپا جاتا ہے، اور اصل سکشن پائپ کنفیگریشن کے بعد پانی کے بہاؤ کی مزاحمت کے اثر کو مدنظر نہیں رکھتا ہے۔
اصل تنصیب کی اونچائی قابل اجازت سکشن لفٹ ہونی چاہیے جو سکشن پائپ کے سر کے نقصان سے کم ہو۔ اس کے بعد باقی حصے کو اصل خطوں کی سکشن اونچائی پر قابو پانے کے لیے استعمال کیا جا سکتا ہے۔ اگر تنصیب کی اونچائی حسابی قدر سے زیادہ ہے، تو اس کی وجہ سے پمپ عام طور پر پانی نکالنے میں ناکام ہو جائے گا۔

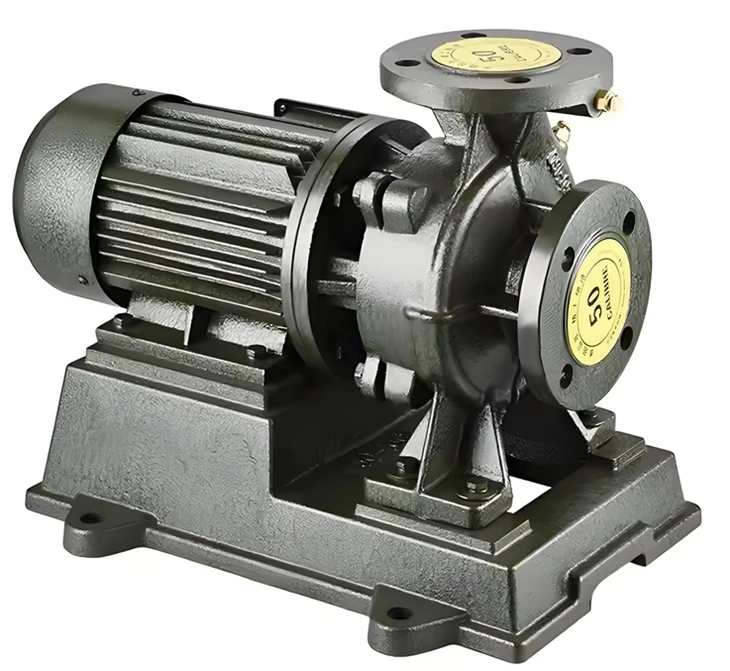

میونسپل واٹر سپلائی اور نکاسی آب کے لیے ہائی ہیڈ ورٹیکل ان لائن پائپ لائن پمپ سکشن پائپ کے سر کا نقصان براہ راست تنصیب کی اونچائی کے تعین کو متاثر کرتا ہے۔ اس نقصان کو کم کرنے کے لیے، پائپ کی لمبائی کو معقول حد تک چھوٹا کرنے، موڑ اور دیگر لوازمات کی تعداد کو کم کرنے، یا بہاؤ کی رفتار کو کم کرنے کے لیے پائپ کے قطر کو مناسب طریقے سے بڑھانے کی سفارش کی جاتی ہے۔
واضح رہے کہ اگر تنصیب کا مقام 300 میٹر کی اونچائی سے اوپر ہے یا پمپ کیے جانے والے پانی کا درجہ حرارت 20 ڈگری سے زیادہ ہے تو حسابی قدر کو درست کیا جانا چاہیے۔ بنیادی طور پر مقامی ماحولیاتی دباؤ اور متعلقہ پانی کے درجہ حرارت پر سیر شدہ بخارات کے دباؤ پر غور کریں۔ جب پانی کا درجہ حرارت 20 ڈگری سے کم ہو تو سیر شدہ بخارات کے دباؤ کے اثر کو نظر انداز کیا جا سکتا ہے۔
پائپ لائن کی تنصیب کے لحاظ سے، سکشن پائپ کو ہوا کے رساو یا پانی کے رساو کو روکنے کے لیے سخت سگ ماہی کو یقینی بنانا چاہیے، بصورت دیگر یہ پمپ کے انلیٹ ویکیوم ڈگری کو کم کر دے گا، جس کے نتیجے میں پانی کی پیداوار میں کمی واقع ہو گی یا پانی نکالنے میں بھی ناکامی ہو گی۔ لہذا، قابل اعتماد کنکشن کو یقینی بنانے کے لیے پائپ لائن انٹرفیس کنکشن کے تعمیراتی معیار کو سختی سے کنٹرول کیا جانا چاہیے۔

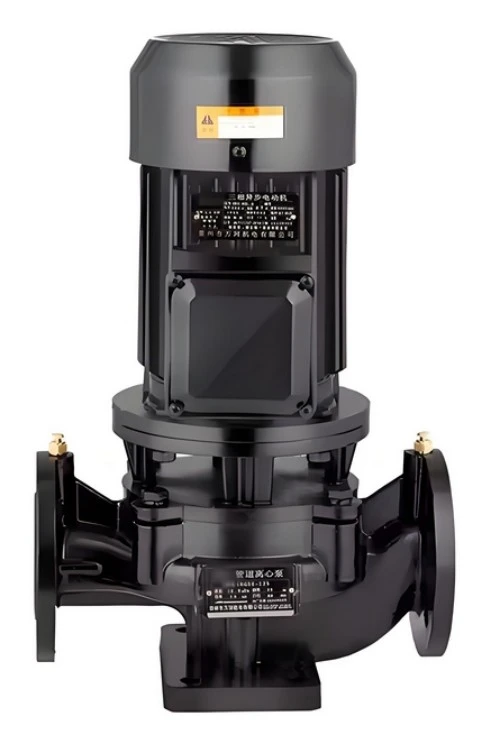

میونسپل واٹر سپلائی اور نکاسی آب کے لیے ہائی ہیڈ ورٹیکل ان لائن پائپ لائن پمپ

1. سینٹری فیوگل پمپ کے لیے تنصیب کی اونچائی Hg کا حساب
پمپ انلیٹ پر زیادہ سے زیادہ ویکیوم اونچائی Hs کی اجازت دینے کا مطلب ہے زیادہ سے زیادہ ویکیوم لیول جو پمپ کے انلیٹ پر حاصل کیا جا سکتا ہے۔ عملی ایپلی کیشنز میں، Hs قدر کا حساب فارمولے کے ذریعے نہیں کیا جاتا ہے بلکہ اس کا تعین کارخانہ دار کے ذریعہ پانی کے ٹیسٹ (20 ڈگری کے حالات اور 1.013×10⁵ Pa کے دباؤ کے تحت) کے ذریعے کیا جاتا ہے۔ اگر آپریٹنگ حالات یا درمیانے درجے میں تبدیلی آتی ہے، تو نمونے کے ذریعہ فراہم کردہ Hs قدر کو اس کے مطابق تبدیل کرنے کی ضرورت ہے۔
(1) صاف پانی کو پمپ کرتے وقت لیکن ٹیسٹ کے حالات سے مختلف آپریٹنگ حالات کے ساتھ، اسے درج ذیل فارمولے کا استعمال کرتے ہوئے تبدیل کیا جا سکتا ہے:
Hs1=Hs + (Ha - 10.33) - (Hυ - 0.24)
(2) دوسرے مائعات کو پمپ کرتے وقت، جب پمپ کیے جانے والے مائع کی شرائط اور معکوس بہاؤ ٹیسٹ کی شرائط سے مختلف ہوتے ہیں، تو دو-مرحلہ تبدیلی کی ضرورت ہوتی ہے:
پہلا قدم پمپ کے نمونے سے مندرجہ بالا فارمولے کا استعمال کرتے ہوئے Hs1 حاصل کرنا ہے۔ دوسرا مرحلہ مندرجہ ذیل فارمولے کا استعمال کرتے ہوئے Hs1 کو Hs میں تبدیل کرنا ہے۔
سر کا نقصان=معیاری ماحول کا دباؤ (10.33 میٹر) - کاویٹیشن - حفاظتی مارجن (0.5 میٹر) کی وجہ سے سر کا نقصان
معیاری ماحول کا دباؤ مائع کو 10.33 میٹر کی ویکیوم اونچائی تک دبا سکتا ہے۔
مثال کے طور پر: اگر کسی مخصوص پمپ کے لیے مطلوبہ کاویٹیشن مارجن 4.0 میٹر ہے، تو سکشن اونچائی Δh کیا ہے؟
حل: Δh=10.33 - 4.0 - 0.5=5.83 میٹر
حفاظتی نقطہ نظر سے، پمپ کی اصل تنصیب کی اونچائی حسابی قدر سے کم ہونی چاہیے۔
جب حساب کیا گیا Hg منفی ہے، تو یہ اشارہ کرتا ہے کہ پمپ کی سکشن انلیٹ پوزیشن ٹینک کے مائع کی سطح سے نیچے ہونی چاہیے۔ مثال کے طور پر، نمونے سے ایک سینٹری فیوگل پمپ میں ایک اجازت شدہ سکشن ویکیوم اونچائی Hs=5.7 میٹر پائی گئی۔ یہ معلوم ہے کہ سکشن پائپ لائن کی کل مزاحمت 1.5 میٹر پانی کے کالم ہے، اور مقامی ماحول کا دباؤ 9.81×10⁴ Pa ہے۔ سکشن پائپ لائن میں مائع کے متحرک سر کو نظر انداز کیا جا سکتا ہے۔
حساب لگانا:
(1) 20 ڈگری صاف پانی پمپ کرتے وقت پمپ کی تنصیب؛
(2) 80 ڈگری پر پانی پمپ کرتے وقت پمپ کی تنصیب کی اونچائی۔
حل:
(1) 20 ڈگری صاف پانی پمپ کرتے وقت پمپ کی تنصیب
دیا گیا: Hs=5.7 میٹر
Hf0 - 1=1.5 میٹر u12/2g≈0
مقامی ماحول کا دباؤ 9.81×104 Pa ہے، جو بنیادی طور پر پمپ کی تیاری کے وقت تجرباتی حالات سے مطابقت رکھتا ہے۔ لہذا، پمپ کی تنصیب کی اونچائی Hg=5.7 - 0 - 1.5=4.2 میٹر ہے۔
(2) 80 ڈگری پانی پمپ کرتے وقت تنصیب کی اونچائی
80 ڈگری پانی پمپ کرتے وقت، پمپ کے نمونے میں Hs قدر کو تنصیب کی اونچائی کا حساب لگانے کے لیے براہ راست استعمال نہیں کیا جا سکتا۔ مندرجہ ذیل فارمولے کے مطابق Hs کو تبدیل کرنا ضروری ہے:
Hs1=Hs + (Ha - 10.33) - (Hυ - 0.24)
جہاں Ha=9.81×104 Pa ≈ 10 mH2O۔ اپنڈکس سے، 80 ڈگری پانی کا سیر شدہ بخارات کا دباؤ 47.4 kPa پایا جاتا ہے۔
Hv=47.4×103 Pa=4.83 mH2O
Hs1=5.7 + 10 - 10.33 - 4.83 + 0.24=0.78 m
تنصیب کی اونچائی حاصل کرنے کے لیے فارمولے میں Hs1 ویلیو کو تبدیل کریں۔
Hg=Hs1 - Hf0 - 1=0.78 - 1.5=-0.72 m
Hg کی منفی قدر بتاتی ہے کہ پمپ کو ٹینک کے پانی کی سطح سے کم از کم 0.72 میٹر نیچے نصب کیا جانا چاہیے۔
